Simpleware CAD 模块

Posted · Add Comment

导入CAD并与3D图像数据结合

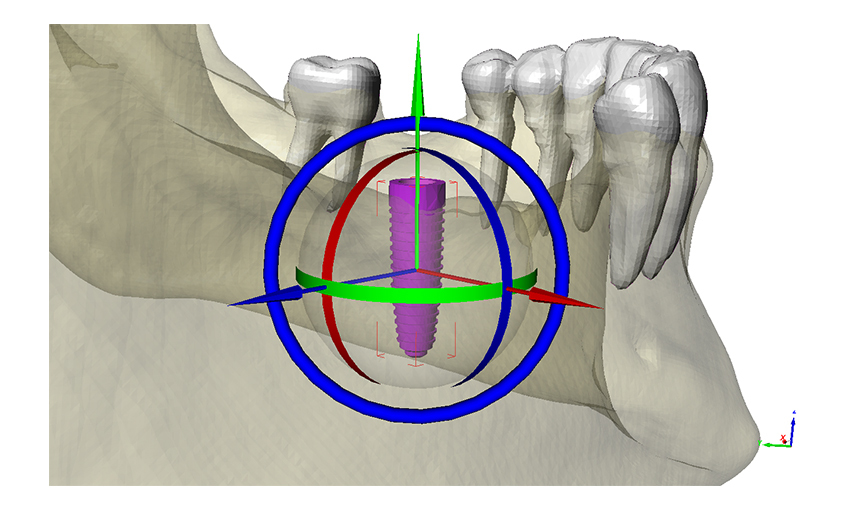

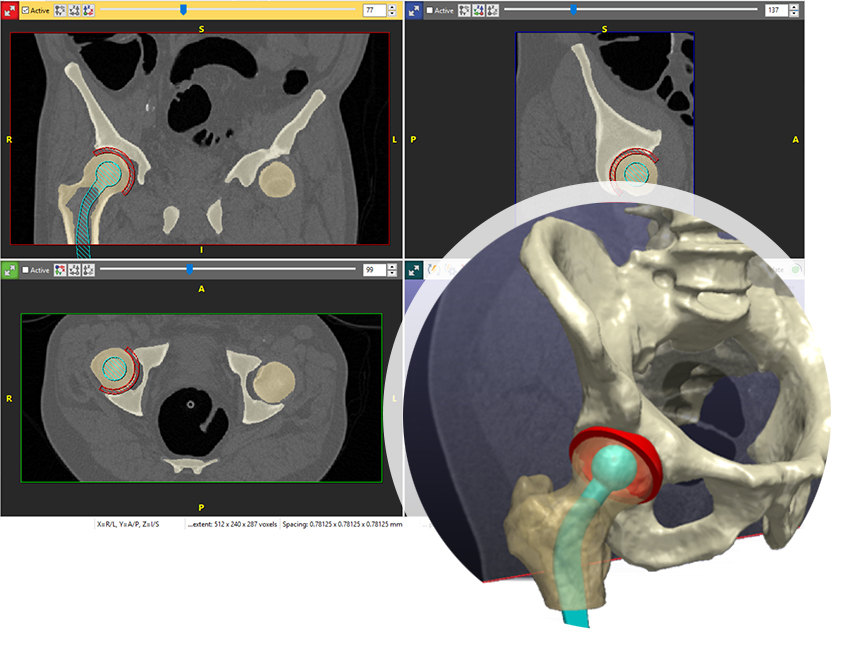

Simpleware CAD 提供 3D 图像数据中导入和交互定位表面对象。该模块将 3D 图像的真实细节与 CAD 对象的理想化设计特征相结合,您可以交互式地分析扫描得到的部件并与原始 CAD 设计进行比较。应用包括医疗器械植入物定位的研究、评估解剖结构和消费品间的相互作用和比较 CAD 与图像数据的表面偏差分析。


为什么使用 Simpleware CAD?

Simpleware CAD 可轻松的将表面对象和 3D 图像数据结合,并提供强大的图像处理和 CAD 工具。

  • 快速易用:直观的表面编辑工具无缝集成到核心Simpleware ScanIP 环境中
  • 精确稳健:保留 CAD 对象的设计特征
  • 功能强大:对质量差的 CAD 和 STL 模型进行表面错误检查并修复
  • 灵活:自定义 2D/3D 视图的用户界面,协同处理表面和图片对象
  • 兼容:可直接导入最常见的 CAD 格式(STL、IGES、STEP……)
  • 技术支持:任何用户都能获得应用工程师专家团队的全力技术支持



结合 CAD 和 3D 图像数据

导入表面数据
  • 在图像空间(STL、IGES、STEP…)中导入并在本机处理CAD 文件
  • 标志点配准工具可定位图像数据中的 CAD
  • Snap工具可自动配准同类曲面
  • 自动修复导入CAD 数据的错误
  • 与图像数据结合时保留 CAD 的特征边缘
  • 健壮的布尔运算
处理面对象和图像数据

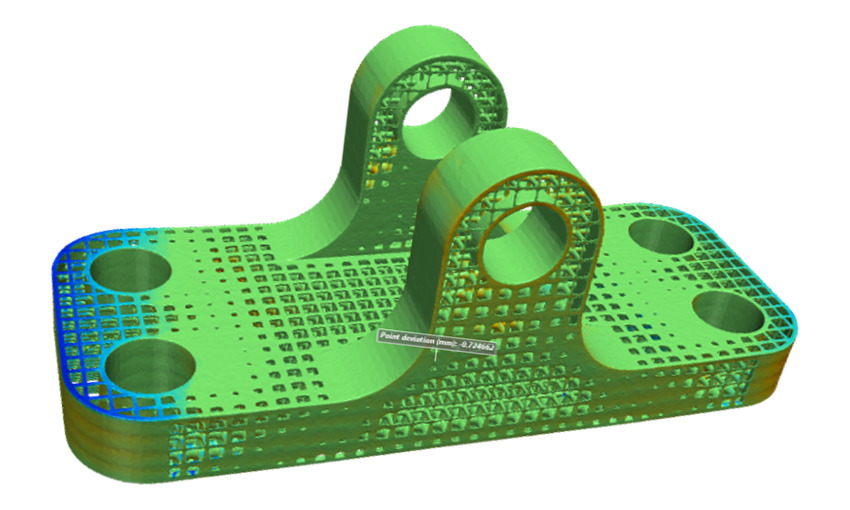

  • 分析 CAD与图像数据间表面偏差
  • 创建面对象基元
  • 在特定方向突出选定的三角形
  • 挖空表面对象,创建其内表面和外表面
  • 表面对象向内外扩张三角形创建管
  • 从中心线或中心线网络创建表面对象




常见问题

  • Simpleware CAD 模块可以导入哪些类型的 CAD 文件?
    • 使用Simpleware CAD 模块,您可以导入的 CAD 文件格式包括:STL、PLY、IGES 和 STEP。
  • 我可以使用Simpleware CAD 模块修复 CAD 文件吗?
    • 可以,您可以在导入时或导入后使用检查并修复选项来修复自交点或使部件严密。
  • 如何根据我的图像数据定位 CAD 对象?
    • 您可以使用多种工具来定位和定向 CAD 文件,包括自动和标记配准、手动定位工具和缩放工具。
  • 我可以使用Simpleware CAD 模块编辑 CAD 文件吗?
    • 可以,Simpleware CAD 模块中有许多工具可用于编辑文件,包括编组/解组、平滑、填充孔、裁剪、挤压等。请注意,STEP/IGES CAD 文件在导入到 Simpleware ScanlP 时是三角化和固定的,不能通过参数变量更改。您可以使用 Simpleware Design Link 模块将 CAD 设计参数的变更从SOLIDWORKS 同步到 Simpleware ScanlP。

Simpleware CAD 中的所有工具和功能

  • https://www.synopsys.com/simpleware/software/cad-module.html
    • 下载Simpleware CAD技术资料,获取最新版本中的所有功能列表。
  • 试用Simpleware ScanIP和CAD 模块
    • 注册并试用完整的Simpleware软件套件。
