QuantumATK 的结果分析功能

Posted · Add Comment

QuantumATK 的图形界面 NanoLab 提供丰富的数据处理与结果可视化工具。

提示:所有分析功能在永久免费学术版 NanoLab 图形界面中可用。

能带分析工具

  • 直接绘制能带图
    • 自定义图元素属性(线性、线宽、文字、标尺)
    • 添加文字说明、箭头等标记元素
    • 导出png、eps、pdf等高精度图片格式文件
  • 还可以导出数据用第三方软件作图
  • 在图中交互式测量
    • 直接给出带隙情况
  • 有效质量分析工具

投影能带(FatBandStructure)分析工具

  • 直接绘制投影能带图
    • 支持多种作图方式
    • 自定义图元素属性(线性、线宽、文字、标尺)
    • 添加文字说明、箭头等标记元素
    • 导出png、eps、pdf等高精度图片格式文件
  • 投影态能带分析
    • 投影到元素、原子(组)、壳层、轨道、自旋上的投影态密度
    • 交互式选择分析
  • 支持与能带、投影能带组合作图,同步分析
  • 导出数据用第三方软件作图

态密度和投影态密度分析工具

  • 直接绘制态密度图
    • 支持多种作图方式
    • 自定义图元素属性(线性、线宽、文字、标尺)
    • 添加文字说明、箭头等标记元素
    • 导出png、eps、pdf等高精度图片格式文件
  • 投影态密度分析(ProjectedDOS)
    • 投影到元素、原子(组)、壳层、轨道、自旋上的投影态密度
    • 交互式选择分析
  • 支持与能带、投影能带组合作图,同步分析
  • 导出数据用第三方软件作图

演示视频:能带、态密度、投影能带与投影态密度的计算和作图

二维数据的比较作图gold_soc_gga_band

  • 将两组二维数据进行比较作图
  • 支持能带、态密度等
  • 清晰反应不同结构、不同计算参数的效果差异

三维格点数据显示animation

  • 支持绘制电子密度、电势、ELF等所有三维格点数据
  • 绘图方式
    • 等值面图
    • 切面图
    • 密度点图
  • 自定义所有图形属性
    • 背景、光照
    • 晶格、原子
    • 色调
    • 等高线
    • 二维数据面的立体化
  • 可多个方向重复,更好反应周期性
  • 导出高质量图像文件
    • png、eps、pdf等高质量文件格式
  • 导出GIF动图

演示视频:电子密度、电势和ELF的计算和作图

三维格点数据运算

  • 两套三维格点数据的加、减等计算
    • 有助于理解缺陷形成的电子密度、电势变化
  • 三维格点数据的一维、二维投影作图
  • 一维投影图的移动平均线

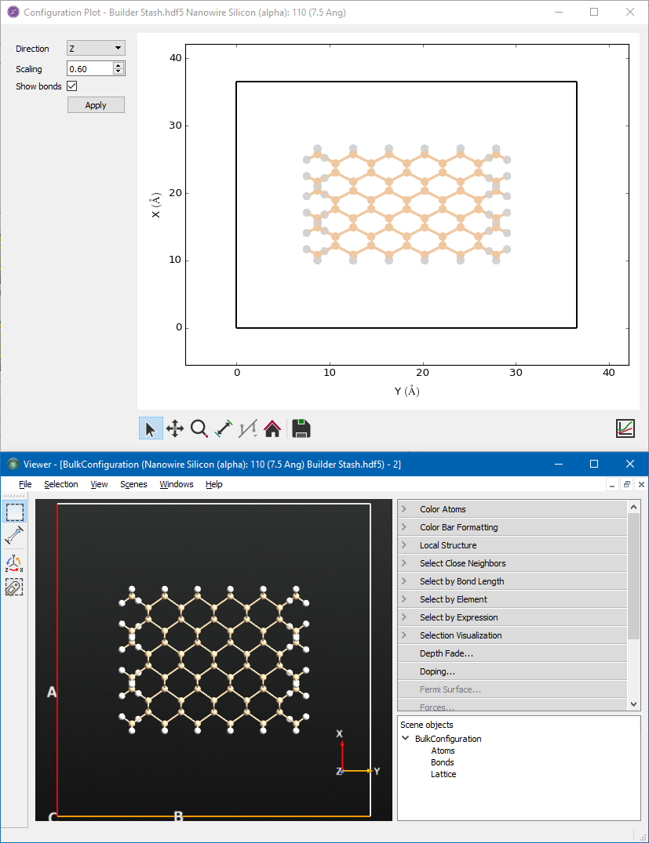

三维结构显示

  • 自定义所有图形属性
    • 背景、光照
    • 晶格、原子
    • 色调
    • 等高线
    • 二维数据面的立体化
  • 可多个方向重复,更好反应周期性
  • 导出高质量图像文件
    • png、eps、pdf等高质量文件格式
  • 导出GIF动图
  • 观察结构优化过程
  • 从静态结构生成旋转动画
  • 原子磁矩(非共线自旋)的显示
  • 结构中结构的原子残余受力的显示
  • 将结构绘制在二维平面上,便于与数据作图组合

分子动力学轨迹统计分析mdanalyzer

  • 多种统计函数分析
    • 径向分布函数、速度和能量分布
  • 计算声子振动模式
  • 多种作图方式
    • 条状图
    • 曲线图
    • 叠加作图
  • 弹性常数

动力学结果分析LocalStructure_plugin

  • 观察轨迹能量与结构变化过程
  • 局域结构分析(Voronoi、中心对称性、部分电荷)
  • 局域张力
  • 配位数、Q-number分析,时间域分析
  • 创建动画
    • 保存gif格式或视频

电子输运分析zerobias_transmissionAnalyzer_E_-3.16

  • I-Vds、I-Vg 曲线分析
    • 自定义源漏偏压,作电流-栅压图;
    • 同时作出多个栅压下的伏安特性曲线;
    • 显示开关比,亚阈值斜率(subthreshold slope),transconductance,DIBL,源漏饱和电压。
  • 透射谱分析
    • 透射本征值与本征通道分析
  • 器件态密度、投影态密度分析
  • 电流密度、电压降分析
  • 非弹性电流分析工具
  • 热电效应分析工具

反应路径与速率分析工具exchange_neb

  • 观察反应路径和能量变化过程
  • 由NEB反应路径和HTST方法得到反应速率常数
  • 导出过渡态等系列结构,进一步计算
  • 导出反应过程动画
    • 保存gif格式或视频

载流子迁移率分析工具epc_analyzer_explained

电声耦合分析工具

畸变势(Deformation Potential)分析工具

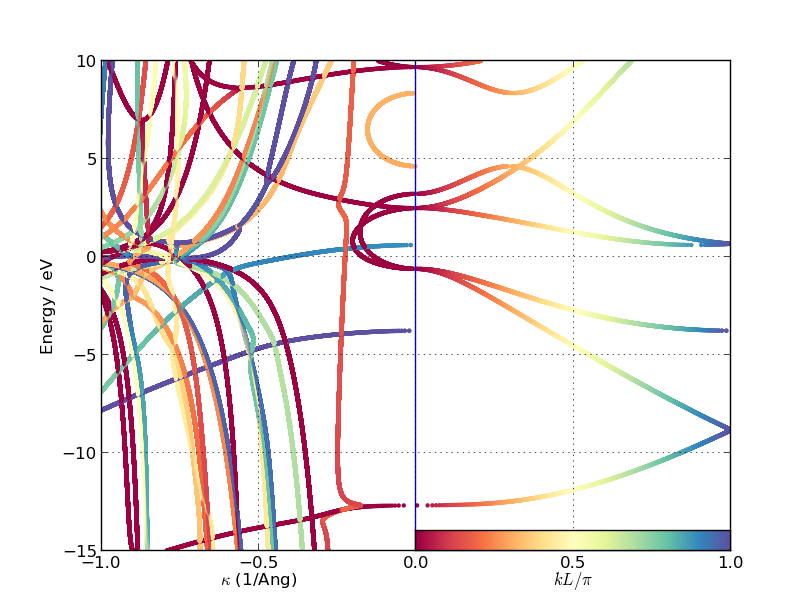

复数能带分析工具complex_band_2D_plot


声子与振动模式分析工具


载流子有效质量分析工具


有效能带分析工具EBS_InGaAs_linear_max_0.5


光学性质分析工具


分子能级分析工具


Bader电荷分析工具


Kinetic Monte Carlo结果分析工具


支持第三方程序的计算结果分析

  • VASP
    • 三维格点数据
      • CHGCAR、PARCHG、ELFCAR、LOCPOT等
    • 能带:EIGENVAL
    • 态密度与投影态密度:DOSCAR
    • 优化的结构:CONTCAR
    • OUTCAR等其他文件中的残余力、优化过程等信息
  • LAMMPS
    • 支持结果轨迹文件的导入分析
    • 支持使用动画工具、MD统计分析工具
  • Quantum Espresso
    • 支持部分结果导入分析

 用户自定义数据与编程

  • 完整的Python/SciPy编程环境
    • 使用matplotlib库进行作图
  • 自行开发分析与作图脚本和插件

立即试用 QuantumATK!
