应用于 FEA 和 CFD 的基于图像进行网格划分的软件
Simpleware FE 是可以将图像数据转换为用于有限元（FE）和计算流体动力学（CFD）仿真模型的业内领先软件平台。该模块提供了大量基于图像的网格划分工具和强大的网格划分算法，针对不同仿真需求设置丰富的生成模型选项。依靠网格划分软件生成用于仿真的模型，无需后处理或修复可直接导出为常用 FE/CFD 求解器格式。
为什么使用 Simpleware FE？
Simpleware FE 可以保证生成的网格模型能够在您选择的求解器中使用，并为 FE 和 CFD 仿真模型提供多种设置选项。
- 易于使用：将直观的网格划分工具集成到核心的 Simpleware ScanIP 环境。
- 自动化、稳健、快速：从分割图像到可用于求解器的模型仅需几分钟。
- 精确可靠：网格划分过程中保持图像精度，保证多部分模型无间隙或重叠。
- 灵活：用户可通过定义网格细化程度调整网格大小，根据多种度量标准优化单元质量。
- 兼容：直接导出至所有主流的 FE/CFD 求解器（Abaqus、ANSYS、COMSOL…）
- 技术支持：任何用户能获得应用工程师专家团队的全力技术支持
从 3D 图像到高质量体网格

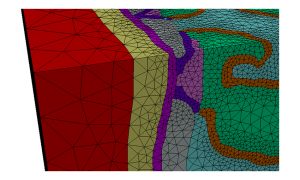

多部件体积网格划分
- 选择网格划分算法
- 保持多部件体积网格一致性
- 基于亚体素图像的精度
- 基于特征和用户自定义进行网格细化
- 定义有限元网格的接触面、节点集和壳体
- 定义CFD网格的导入/导出和边界层网格
- 依据多个度量标准（雅可比行列式、内外长宽比……）优化单元质量
附加功能和导出选项
- 为FE 输出的背景材料映射（Hounsfield、孔隙率、纤维密度和取向……）
- 导入并重新划分标准体积网格格式（ANSYS、Abaqus、Nastran、VTK）
- 根据不同指标检验 FE/CFD 网格
- 直接导出至常用 FE 和 CFD 求解器（Abaqus、ANSYS、COMSOL、LS-DYNA、MATLAB、VTK、FLUENT、OpenFOAM…）
常见问题
- 我可以为对网格设置材料属性吗？
- 可以，使用 Simpleware FE 模块，您可以为模型中的每个掩模设置均质、占位符或基于灰度的材料定义。
- 可以导出哪些网格格式？
- 软件特定的导出格式有：Adina、Ansys、COMSOL、LS-DYNA、Matlab，以及包括Nastran、Patran 和 VTK 在内的通用导出格式。
- 我可以控制网格大小吗？
- Simpleware FE 模块中有许多选项可以控制生成网格单元的大小。 网格可以按部件（如果包含基于图像的掩模或面对象）细化或削弱和/或根据自己的设置生成特定感兴趣区域的网格。
- 我可以导入已有的体积网格吗？
- 可以，您可以将它们添加到现有模型，进行重新划分网格、赋予新的材料属性等操作。
Simpleware FE 中的所有工具和功能
- https://www.synopsys.com/simpleware/software/fe-module.html
- 下载 Simpleware FE 技术资料，获取最新版本中的所有功能列表。
- 试用 Simpleware ScanIP 和 FE 模块
- 注册并试用完整的 Simpleware 软件套件。
