用于忆阻器器件的TaOx薄膜中的细丝形成:模拟电子能量损失谱和电子输运

Posted · Add Comment

简介

电阻式随机存取存储器(ReRAM)是由金属氧化物结构堆叠在两个相同或不同的顶部和底部电极之间构成。在导电细丝形成电阻的开关机制中,体系在高电阻状态(HRS)和低电阻状态(LRS)之间切换,这取决于离子在金属氧化物上的迁移。导电细丝的断裂会导致HRS,其重新形成会导致LRS。忆阻器件在提高操作速度、更高密度、无波动性、易于集成和低功耗方面具有优势。根据氧空位起重要作用的氧化物层和电极,潜在的机制有所不同。在价态变化存储单元中,电阻开关的原因是基于氧空位(VO)的导电细丝的形成和断裂,相关的具体细节仍然是一个争论的话题。

研究内容

本项研究选择的亚化学计量比的氧化钽(TaOx)因其耐久性、操作速度、以及三重开关机制提供的多个电阻水平,是ReRAM应用的一个有前途的候选材料。TaOx基ReRAM器件的高耐久性是由于稳定的非晶相及其氧空位的自适应晶格重排。最近基于同步加速器的X射线光电子发射电子显微镜证实,TaOx忆阻器件中没有金属Ta细丝的迹象。此外,添加界面层据说可以提供氧缺陷库,并提高电阻开关器件的可靠性。

理论上早已使用第一原理计算研究对诸如Ta2O5、TiO2、HfO2、和NiO等体系进行了研究,不过以假设体系是晶体结构为主。这项研究讨论了原子水平上非晶TaOx中细丝形成的几个问题。为了验证所采用的模型体系,作者从理论上对材料的电子能量损失谱(EELS)进行了表征,并与实验EELS测量结果进行了比较。此外,作者解释了计算和实验观察到的亚化学计量比增加时的蓝移。作者通过电子输运计算研究了亚化学计量非晶结构的细丝形成,通过输运路径的形成详细解释了本征电子输运的结果,其中亚化学计量的TaOx证明了在低偏压下产生氧空位丝。通过建立合适的界面模型体系,研究了与钽(Ta)清除层或直接与氮化钛(TiN)电极的界面效应,包括TaOx/Ta和TaOx/TiN界面处传导机制的详细分析。

无定形TaOx中的透射导丝形成、电子输运路径

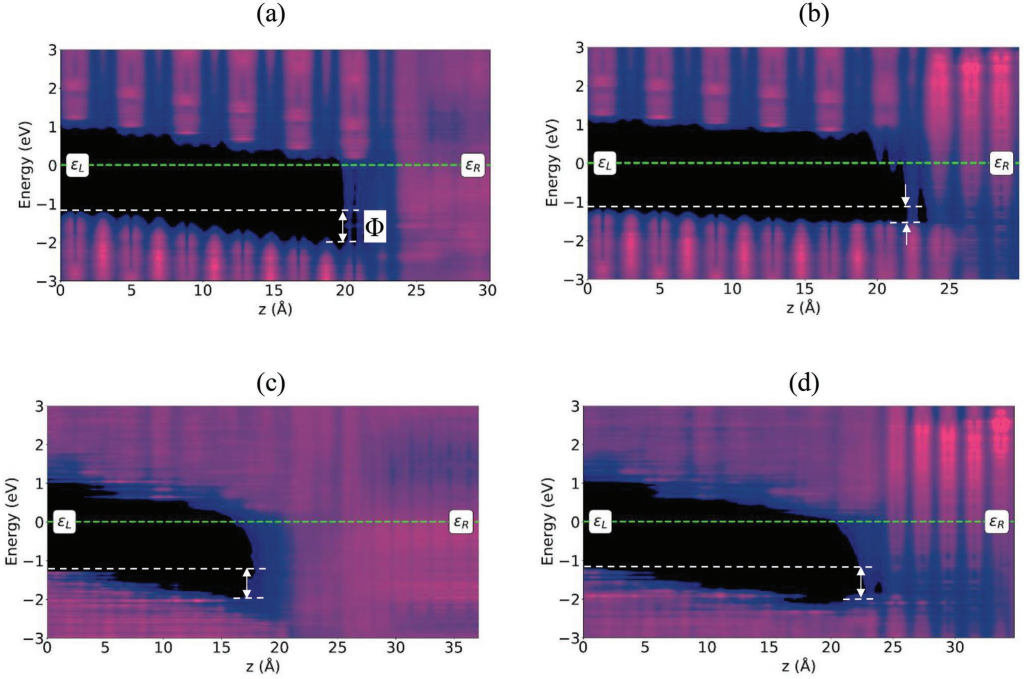

四种界面处a) cTa48O120/Ta[100], b) cTa48O120/TiN[100], c) aTa48O120/Ta[100], and d) aTa48O120/TiN[100]的能带排列

参考

  • Jiang J, Pachter R, Mahalingam K, et al. Filament Formation in TaOx Thin Films for Memristor Device Application: Modeling Electron Energy Loss Spectra and Electron Transport. Advanced Electronic Materials. 2022, 2200828; doi:10.1002/aelm.202200828
